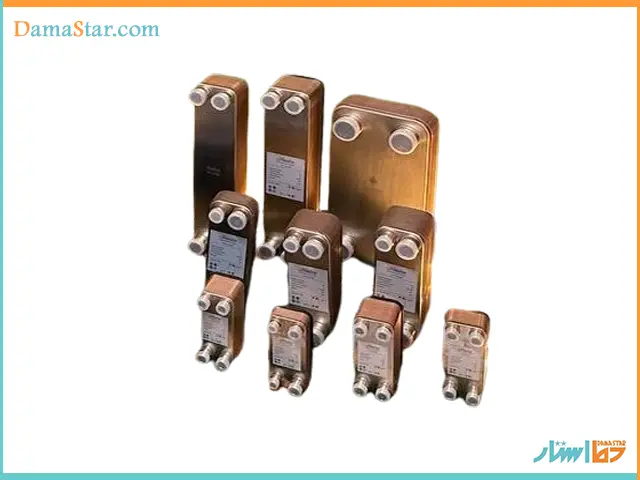

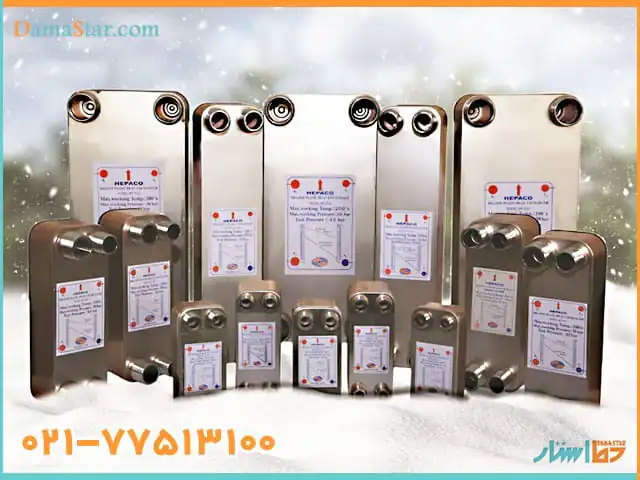

مبدل حرارتی صفحه ای هپاکو یکی از بهترین برندهای مبدل حرارتی موتورخانه است که در در صنعت تاسیسات، صنایع غذایی، داروئی، صنایع نفت و گاز و پتروشیمی، صنایع شیمیایی و… کاربرد دارد.
از ویژگی‌های مهم مبدلهای حرارتی هپاکو نصب راحت، کیفیت ساخت بالا برای تامین آبگرم مصرفی و انتقال حرارت به همراه قیمت مناسب است. برای دریافت کاتالوگ مبدل صفحه ای هپاکو با ما تماس بگیرید.
قیمت مبدل حرارتی موتورخانه
این روزها به دلیل وجود نوسانات و ثابت نبودن قیمت‌ها، نرخ مبدل حرارتی صفحه ای هپاکو متغیر بوده و برای اطلاع از قیمت روز باید با واحد فروش دما استار تماس بگیرید. همچنین قیمت مبدل حرارتی صفحه ای بر اساس عوامل متعددی مانند تعداد صفحات مورد استفاده در دستگاه، اندازه و ابعاد مبدل حرارتی، جنس صفحات، نوع مبدل (واشردار، نیمه جوشی و جوشی) و… قیمت گذاری می‌شود.
لیست قیمت مبدل صفحه ای هپاکو 1403
قیمت مبدل صفحه ای هپاکو از مدل HP-40 با قیمت 62,000,000 ریال شروع شده و تا قیمت 1,200,000,000 ریال در مدل HP-1800 ادامه دارد.
قیمت‌ها به ریال درج شده است. برای اطلاع از قیمت مبدل حرارتی صفحه ای موتورخانه با دما استار تماس بگیرید.
(تاریخ بروزرسانی قیمت 1403/03/13)
| شرح محصول | قیمت (ریال) |
|---|---|

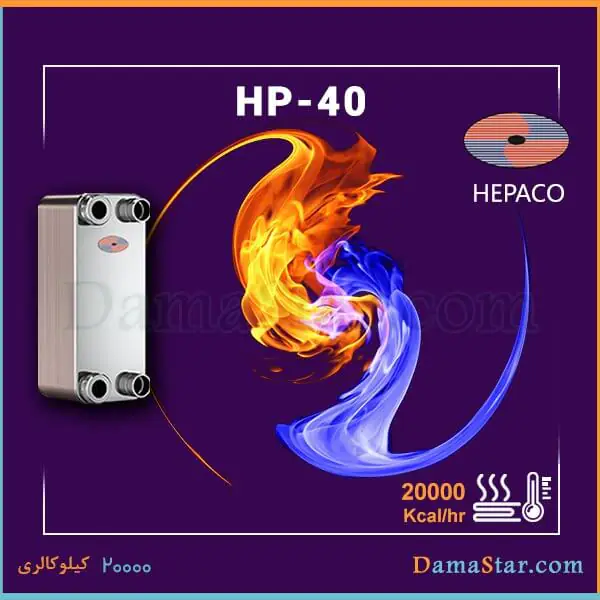

| مبدل صفحه ای هپاکو مدل HP-40 | 62,000,000 |

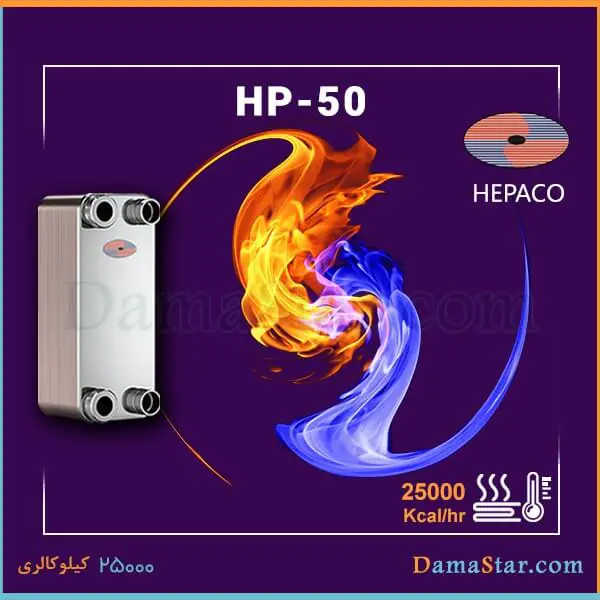

| قیمت مبدل حرارتی موتورخانه مدل HP-50 | 65,000,000 |

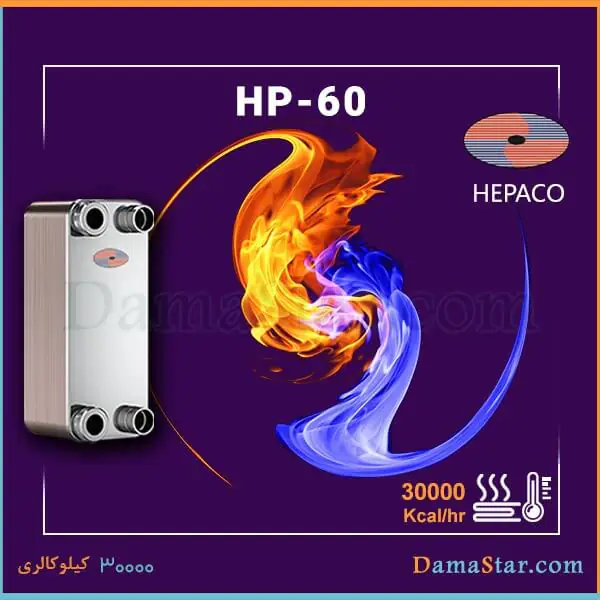

| قیمت مبدل حرارتی صفحه ای مدل HP-60 | 70,000,000 |

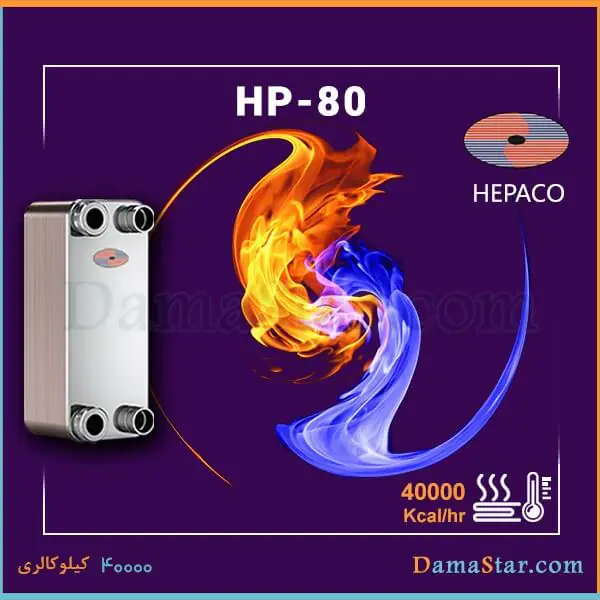

| هپاکو مدل HP-80 | 80,000,000 |

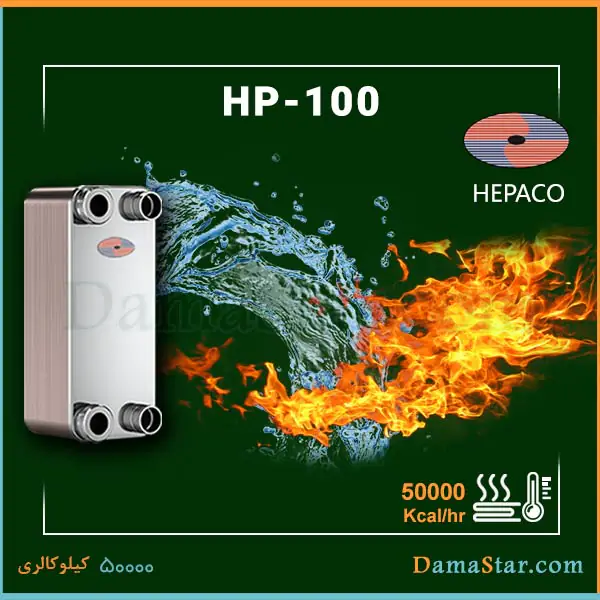

| هپاکو مدل HP-100 | 95,000,000 |

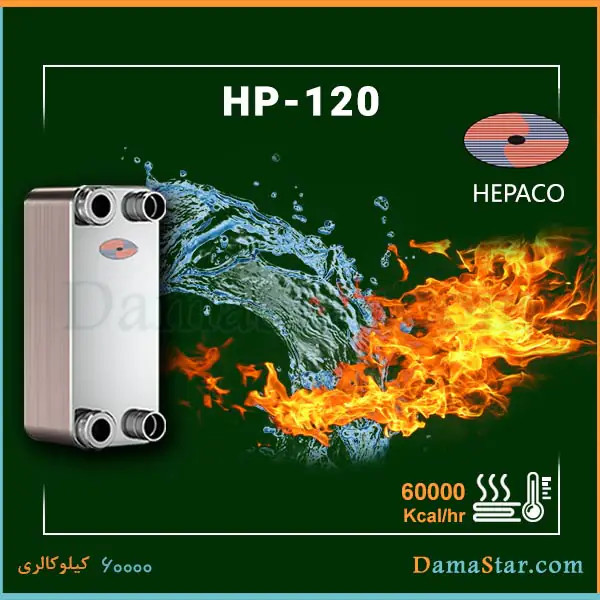

| مبدل حرارتی صفحه ای هپاکو مدل HP-120 | 105,000,000 |
| هپاکو مدل HP-150 | 115,000,000 |

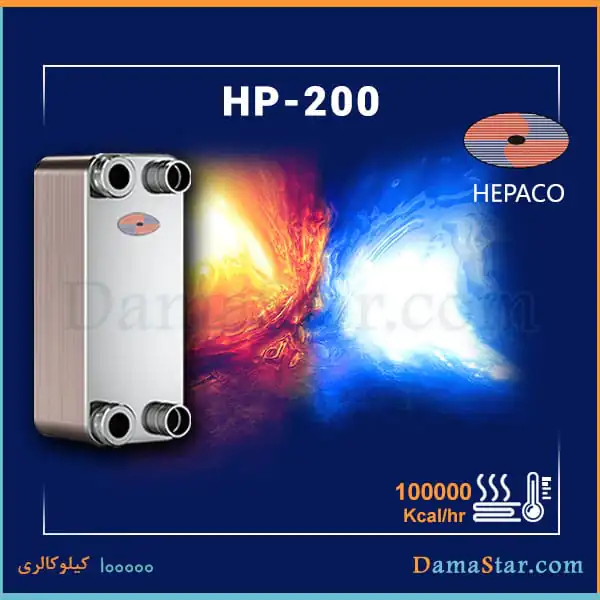

| هپاکو مدل HP-200 | 175,000,000 |

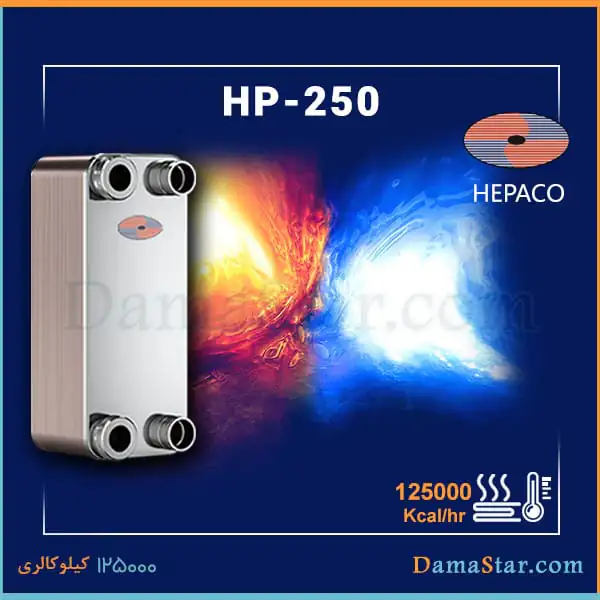

| هپاکو مدل HP-250 | 185,000,000 |

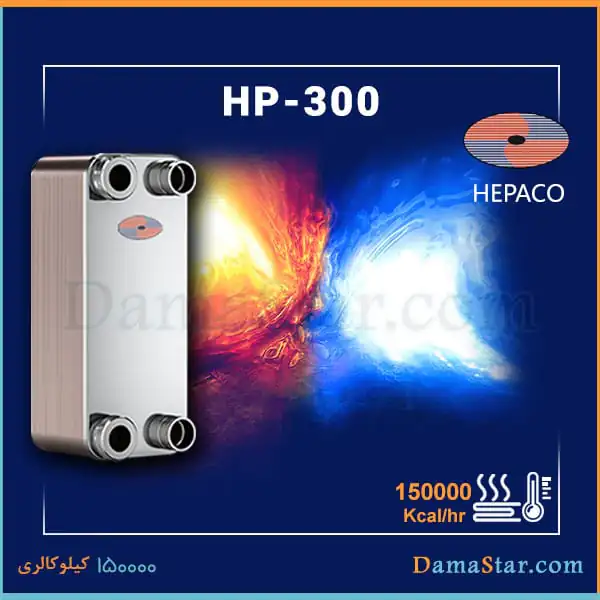

| هپاکو مدل HP-300 | 210,000,000 |
| مبدل حرارتی صفحه ای مدل HP-350 | 235,000,000 |
| هپاکو مدل HP-400 | 260,000,000 |

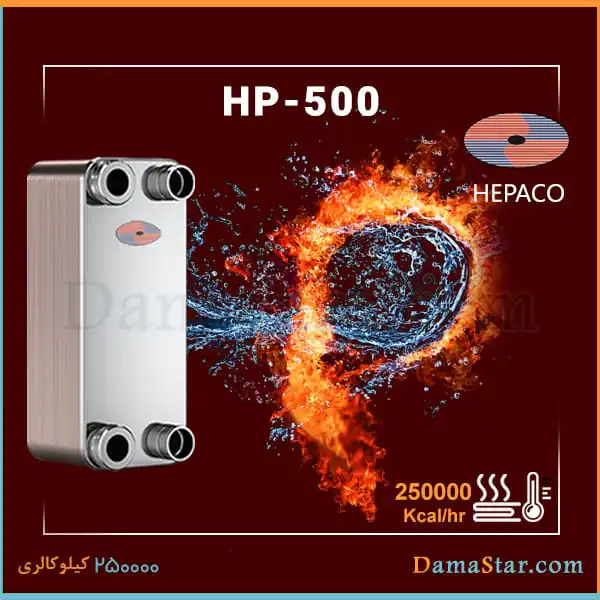

| هپاکو مدل HP-500 | 400,000,000 |

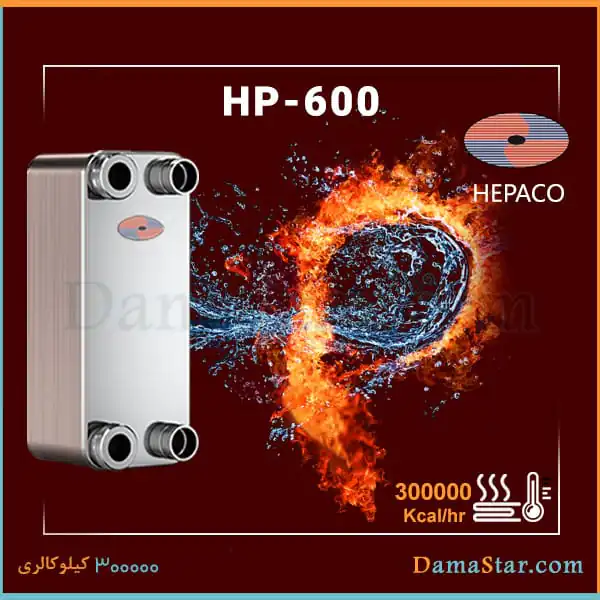

| هپاکو مدل HP-600 | 450,000,000 |

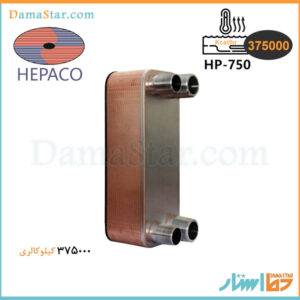

| هپاکو مدل HP-750 | 600,000,000 |

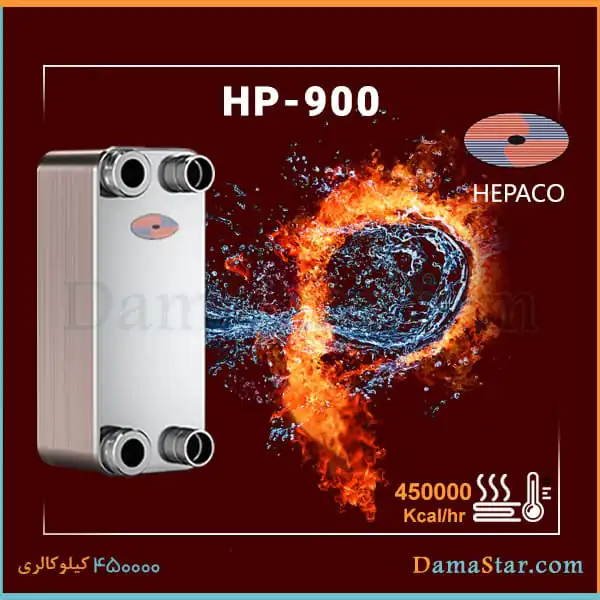

| مبدل صفحه ای هپاکو مدل HP-900 | 700,000,000 |

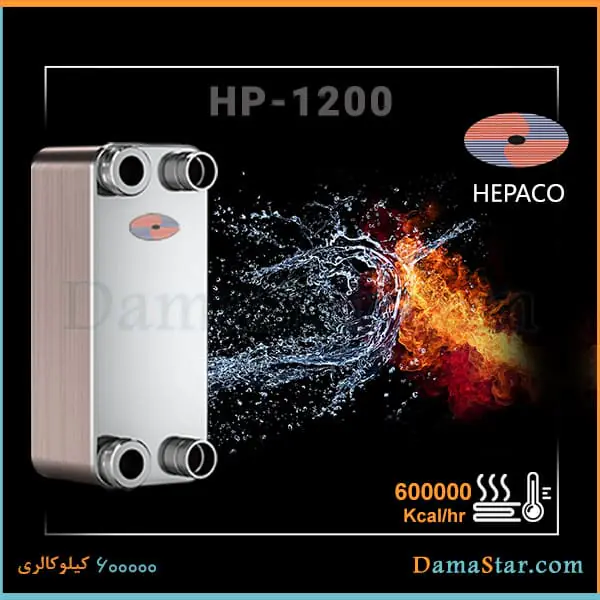

| هپاکو مدل HP-1200 | 850,000,000 |
| هپاکو مدل HP-1500 | 980,000,000 |
| هپاکو مدل HP-1800 | 1,200,000,000 |
هدف ما در دما استار ارائه محصولات با کیفیت همراه با قیمت مناسب است.
خرید مبدل حرارتی صفحه ای هپاکو
فروشگاه دما استار از معتبرترین پخش کننده‌های مبدل حرارتی صفحه ای هپاکو است که انواع مبدل صفحه ای را مطابق با استانداردهای روز دنیا از برندهای معتبر در اختیار شما قرار می‌دهد. برای کسب اطلاعات بیشتر درباره ویژگی‌های مبدل حرارتی صفحه ای روی مشاوره کارشناسان ما حساب باز کنید.
مزیت دستگاه مبدل صفحه ای
مزیت اصلی مبدلهای حرارتی صفحه ای نسبت به مبدلهای حرارتی معمولی این است که سیال بر روی صفحه توزیع می‌شود و در معرض سطح بیشتری قرار میگیرد. لذا این امر باعث افزایش سرعت انتقال حرارت و همچنین افزایش سرعت تغییر دما می‌شود.
از دیگر مزیت‌های مبدل صفحه ای هپاکو:نگهداری و تمیز کردن محصول
مبدل حرارتی صفحه ای به دلیل داشتن جریان سیال یکنواخت و سطح صاف امکان رسوب گیری را کاهش داده و نیاز به تمیز کردن مکرر نیست. برای کاربردهایی که آلودگی محصول قابل تحمل نیست ایده آل است. علاوه بر این، این قطعات به راحتی جدا و تمیز میشوند، که به معنای زمان خرابی و هزینه کمتر در طول تعمیر و نگهداری است.
اندازه و ابعاد مناسببه دلیل راندمان حرارتی بالا و چگالی سطح بالا، مبدل حرارتی صفحه ای به 1/5 تا 1/2 فضای کف نیاز دارد. همچنین می‌توانید مبدل حرارتی صفحه ای را در همان منطقه ای که در هنگام کار اشغال می‌کند، سرویس و نگهداری کنید.
مبدلهای حرارتی صفحه‌ای کمهزینهبه دلیل بازده حرارتی بالاتر و هزینه ساخت کمتر مبدلهای حرارتی صفحه‌ای، عموماً مقرون به صرفه‌تر از سایر انواع مبدلهای حرارتی معادل هستند.
سبک وزنبه دلیل کاهش حجم مایع و سطح کمتر برای یک کاربرد معین، از نظر وزن کلی نسبت به سایر انواع مبدلهای حرارتی سبک تر است. این اجازه می‌دهد تا نصب به نیازهای گرمایش و سرمایش شما نزدیک تر باشد.
راندمان بالامبدلهای حرارتی صفحه ای هپاکو دارای راندمانی با بیش از 95 درصد است. همچنین دارای طول عمر و کارایی بالایی است.
انواع مبدل حرارتی صفحه ای
- مبدلهای حرارتی صفحه ای دو جداره ای
- مبدلهای حرارتی صفحه ای با شکاف عریض
- مبدلهای حرارتی صفحه ای جوشکاری شده
- مبدل حرارتی صفحه ای نیمه جوشکاری شده
- مبدل حرارتی صفحه ای لحیم کاری شده
- مبدل حرارتی صفحه ای واشر دار
محاسبه ظرفیت مبدل حرارتی صفحه ای هپاکو آب به آب
| مدل | دبی | ورودی و خروجی | طول (mm) | عرض | وزن | توان |
|---|---|---|---|---|---|---|
| HP – 40 | 400 | 1/2 | 3/4 | 193 | 1.20 | 20,000 |
| HP – 50 | 500 | 3/4 | 3/4 | 193 | 1.30 | 25,000 |
| HP – 60 | 600 | 3/4 | 3/4 | 193 | 1.40 | 30,000 |
| HP – 80 | 800 | 3/4 | 3/4 | 193 | 1.70 | 40,000 |
| HP – 100 | 1,000 | 3/4 | 3/4 | 193 | 2.20 | 50,000 |
| HP – 120 | 1,200 | 3/4 | 3/4 | 193 | 2.40 | 60,000 |
| HP – 150 | 1,500 | 3/4 | 3/4 | 193 | 2.50 | 75,000 |
| HP – 200 | 2,000 | 1 | 1 1/4 | 311 | 3.60 | 100,000 |
| HP – 250 | 2,500 | 1 | 1 1/4 | 311 | 4.00 | 125,000 |
| HP – 300 | 3,000 | 1 | 1 1/4 | 311 | 4.60 | 150,000 |
| HP – 350 | 3,500 | 1 | 1 1/4 | 311 | 5.20 | 175,000 |
| HP – 400 | 4,000 | 1 | 1 1/4 | 311 | 5.80 | 200,000 |
| HP – 500 | 5,000 | 1 1/4 | 1 1/4 | 527 | 9.42 | 250,000 |
| HP – 600 | 6,000 | 1 1/4 | 1 1/4 | 527 | 10.98 | 300,000 |
| HP – 750 | 7,500 | 2 | 2 | 530 | 16.60 | 375,000 |
| HP – 900 | 9,000 | 2 | 2 | 530 | 19.00 | 475,000 |
| HP – 1200 | 12,000 | 2 | 530 | 250 | 23.00 | 600,000 |
| HP – 1500 | 15,000 | 2 | 530 | 250 | 27.00 | 750,000 |
| HP – 1800 | 18,000 | 2 | 530 | 250 | 35.00 | 900,000 |
محاسبه ظرفیت حرارتی مبدل صفحه ای هپاکو آب به گاز
| مدل | ظرفیت RT | KW | ورودی و خروجی آب (اینچ) | ورودی مایع (میلی متر) | خروجی گاز |
|---|---|---|---|---|---|
| HP-30 | 3 | 10.5 | 1-1 | 5/8 | 7/8 |
| HP-50 | 5 | 17.5 | 1/41 - 1/41 | 5/8 | 1 1/8 |
| HP-75 | 7 | 24.5 | 1/41 - 1/41 | 5/8 | 1 1/8 |
| HP-100 | 10 | 35 | 1/21 - 1/21 | 5/8 | 1 3/8 |
| HP-150 | 15 | 52.5 | 1/21 - 1/21 | 5/8 | 1 3/8 |
| HP-200 | 20 | 70 | 2 - 2 | 7/8 | 1 5/8 |
| HP-300 | 30 | 105 | 2 - 2 | 7/8 | 1 5/8 |
| HP-400 | 40 | 140 | 2 - 2 | 7/8 | 2 1/8 |
طریقه عملکرد مبدل حرارتی صفحه ای هپاکو
کار دستگاه PHE برمیگردد به اصل ترمودینامیک؛ در این مبدل‌ها، هر صفحه دارای یک پوسته لوله ای محدود و مقعر است و صفحات در آن به گونه ای چیده میشوند تا کانال‌های نازک مستطیل شکل برای تغییر گرما ایجاد شوند.
بین این کانال‌های پیچ خورده و باریک، سیال عامل جریان دارد. صفحات این مبدل توسط واشرهایی برای کنترل شار سیال به صورت کمربندی بسته شده است. این واشرها طوری چیده شده اند که فقط یک نوع مایع (مثل بوم برشته شده) روی یک بشقاب پخش می‌شود و مایع دیگری (مثل آب گرم) روی صفحه بعدی پخش می‌شود.
پس از این ترتیب، سیالات سرد و گرم به طور متناوب به صفحه آسیب می‌رسانند که در آن تبادل گرما صورت میگیرد. بشقاب‌ها دارای ناحیه صورت بزرگ هستند. بنابراین، آنها سرعت انتقال حرارت عالی را نسبت به مبدلهای حرارتی لوله ای ارائه می‌دهند.
در تعریفی ساده یک مبدل حرارتی صفحه ای متشکل از یک سری صفحات فلزی برای انتقال حرارت از یک سیال به سیال دیگر است که این صفحات روی هم قرار می‌گیرند تا یک سری کانال ایجاد شود و مایع بین آنها حرکت کند. اختراع این دستگاه مهم پرکاربرد که جزو تجهیزات موتورخانه محسوب می‌شود.
اصل انتقال حرارت و طراحی مبدل صفحه ای هپاکو:- با طراحی فشرده
- اتلاف حرارت کم
- طیف گسترده ای از عملیات
- عملکرد انعطاف پذیر
- اثربخشی انتقال حرارت بالا
- نصب کوچک و عملکردهای طراحی مشخص می‌شود.
مبدل صفحه ای هپاکو متشکل از قطعاتی نظیر:
- بشقاب‌ها
- تیر حمل
- صفحه ثابت
- ستون پشتیبانی
- صفحه فشار
- نوار راهنما
- واحد سفت کننده
- صفحات و واشر PHE است.
کاربرد مبدل صفحه ای هپاکو
- بهترین وسیله جایگزین برای منبع دو جداره و منبع کویل دار در موتورخانه
- بازگرداندن انژی گرمایشی در سیستم‌هایی با موتور استرلینگ
- استفاده در Heat Pump یا پمپ گرمایشی
- جهت برش و جوشکاری با لیزر
- سیستم‌های پیل سوختی
- جهت خنک کاری روغن‌های هیدرولیکی و صنعتی، خشک کن هوای فشرده
- کاربرد در استخر، جکوزی، سیستم گرمایش خورشیدی و گرمایش از کف
- استفاده در زمینه تهویه مطبوع و وسایل سرمایشی مثل چیلر برای اواپراتور و کندانسور
- کاربرد در صنایع گاز و پتروشیمی، صنایع دارویی و شیمیایی، غذایی و...
نصب مبدل صفحه ای هپاکو
قرار گیری دستگاه باید روی سطح سخت انجام شود. با توجه به شرایط فضا، 1.5 متر از دیوارها نیز فضای کافی را در اطراف دستگاه مبدل صفحه ای هپاکو تضمین می‌کند. این امر در هنگام تعمیر و نگهداری دستگاه، یعنی تجدید صفحات یا سفت کردن بسته بندی صفحه بسیار مهم است.
سوالات متداول:قیمت مبدل حرارتی صفحه ای هپاکو چقدر است؟
مبدلهای صفحه ای هپاکو از قیمت 55.000.000 ریال شروع میشوند تا به 1.050.000.000 ریال، با توجه به مدل محصول متفاوت هستند.
آیا شما کاتالوگ و لیست قیمت هپاکو دارید؟
اگر به پیام رسانهای دما استار پیام دهید یا با ما تماس بگیرید آخرین لیست قیمت مبدل حرارتی صفحه ای را همراه با کاتالوگ برایتان ارسال میکنیم.
آیا کیفیت مبدلهای هپاکو خوب است؟
بله به جرات میتوان گفت تمام محصولات هپاکو کیفیت ساخت بسیار خوبی دارند و جزو برندهای معتبر و پرفروش مبدل حرارتی موتورخانه محسوب میشوند.
