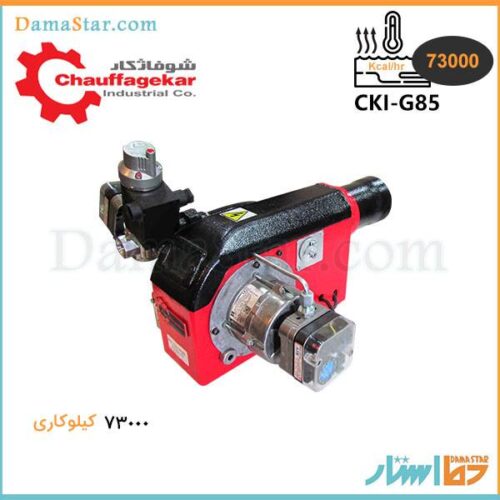

مشعل گازی مدل CKI-G85 شوفاژکار

مشعل گازی مدل CKI-G85 یکی از مهمترین تجهیزات موتورخانه است که به دیگ متصل می شود. مشعل گازی هوا و سوخت را ترکیب کرده و از احتراق مخلوط این دو عنصر انرژی گرمایی تولید می کند.

ویژگی مشعل گازی مدل CKI-G85 شوفاژکار

دارای ظرفیت حرارتی از ۳۰ کیلووات تا ۸۵ کیلووات است و در مصارف عمومی و دیگ های موتورخانه ای شوفاژکار چون:دیگ های سوپر ۳۰۰ مدل ۸ پره ، سولار ۳۰۰ مدل ۷ و ۸ پره ، سوپر ۲۰۰ مدل ۸ پره ، آذرخش مدل ۷ پره مورد استفاده قرار می گیرد.

• ابعاد دستگاه: قطر شعله پوش A (420 mm)، طول شعله پوش B (309 mm)، طول کلی مشعل C (97 mm)، ارتفاع کلی مشعل D (85 mm)، عرض کلی مشعل E (120 mm)
• مورد استفاده در دیگ شوفاژ چدنی: دیگ های سوپر ۳۰۰ مدل ۸ پره ، سولار ۳۰۰ مدل ۷ و ۸ پره ، سوپر ۲۰۰ مدل ۸ پره ، آذرخش مدل ۷ پره

در هنگام خرید مشعل گازی برند شوفاژکار به موارد زیر توجه فرمایید.

1. سایز قطر لوله شعله پوش کاملا متناسب با قطر اتصالات ورودی دیگ باشد.
2. به نوع سوخت توجه کنید.
3. ظرفیت مشعل را حدود ۲۰ درصد بیشتر از محفظه احتراق و یا ظرفیت دیگ در نظر بگیرید.
4. حتما مشعل دارای بدنه یکپارچه باشد.
5. تعبیه فیلتر گاز پس از شیر ربع گرد گاز و قبل از رگولاتور و شیرهای برقی ضربه ای یا تدریجی
6. برای تنظیم یا بالانس تغییرات فشار گاز حتما در فکر تهیه بالانسر باشید البته در صورتی که فشار خط گاز ۲ پوند باشد. نصب رگولاتور گاز در ابتدای خط گاز مشعل ضروری خواهد بود.
7. فاقد تابلو برق باشد.
8. مجهز به الکتروموتور با توان حداقل ۱۰۰ وات
9. نحوه احتراق مشعل تک مرحله ای باشد.
10. سیستم پایش شعله از نوع میله یونیزاسیون باشد.
11. لوازم همراه مشعل شامل: رله کنترل، پرشر هوا و گاز، دمپر هوا دستی
12. مشعل انتخابی حتما چک شود که متناسب چه نوع دیگ هایی است.

اجزای تشکیل دهنده مشعل گازی CKI-G85

• پرشر گاز (جهت کنترل کارکرد گاز)
• پرشر هوا (جهت کنترل جریان هوای لازم برای احتراق)
• رله کنترل (عملکرد مشعل را کنترل کرده و در صورت بروز خطا اخطار می دهد)
• دمپر تنظیم هوا (هوای ورودی جهت احتراق را تنظیم می کند)
• ترانسفورماتور جرقه (باعث ایجاد جرقه در مشعل و در نهایت بوجود آمدن احتراق می گردد)
