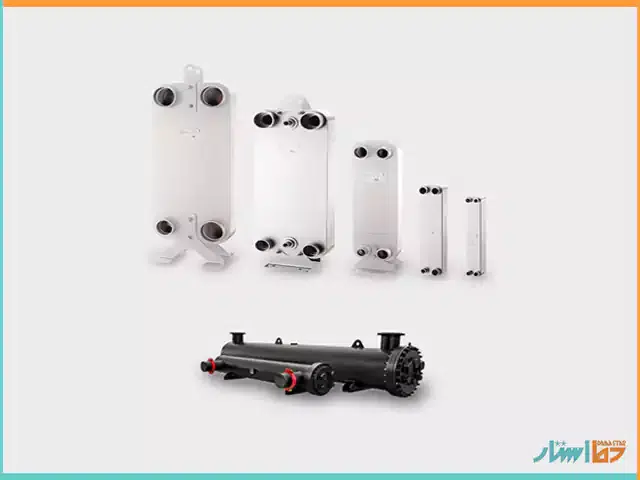

در انتخاب مبدل حرارتی موتورخانه، دو گزینه اصلی پیش رو دارید: مبدل حرارتی صفحه‌ای و مبدل حرارتی پوسته‌لوله‌ای، که هر کدام از این مبدل‌ها ویژگی‌ها، مزایا و معایب خاص خود را دارند.
شناخت دقیق هر یک برای یک انتخاب بهینه ضروری است؛ همچنین انتخاب مبدل حرارتی مناسب می‌تواند تاثیرات مثبتی بر راندمان حرارتی مبدل، هزینه‌های عملیاتی و طول عمر تجهیزات موتورخانه بگذارد.
این مقاله به مقایسه جامع این دو نوع مبدل می‌پردازد تا به شما در تصمیم‌گیری آگاهانه کمک کند.

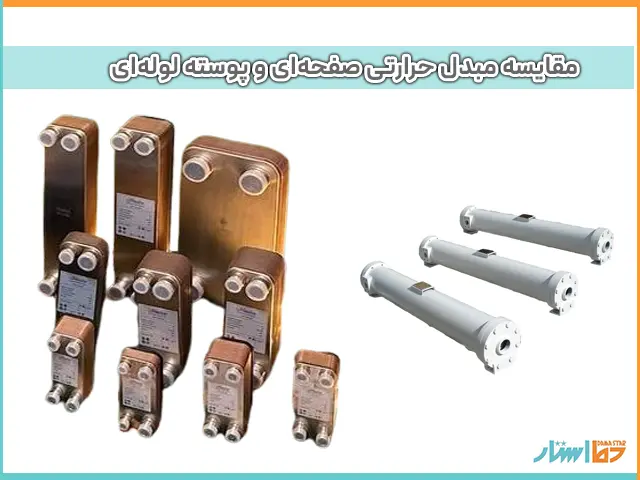

بررسی تفاوت مبدل حرارتی صفحه‌ای و پوسته لوله‌ای
در این بخش، به بررسی دقیق تفاوت‌های اساسی این دو نوع مبدل حرارتی صفحه ای و لوله ای صنعتی از نظر ساختار، راندمان، هزینه نگهداری مبدل حرارتی و فضای نصب آنها می‌پردازیم تا انتخابی مطمئن داشته باشید.
۱. ساختار و عملکرد

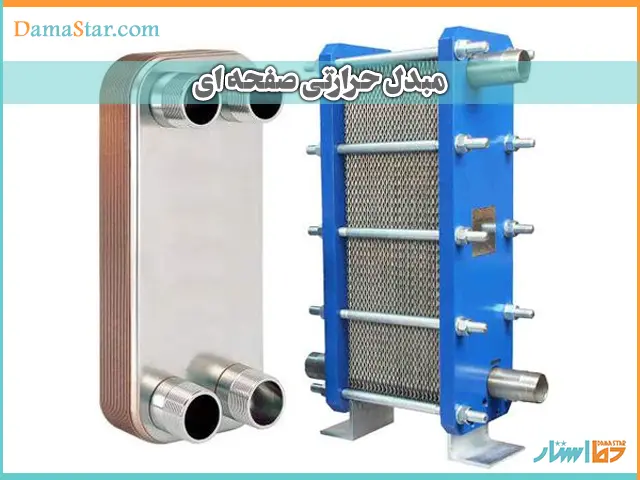

نوع پرکاربرد مبدل حرارتی صفحه‌ای از مجموعه‌ای از صفحات فلزی نازک و موج‌دار تشکیل شده که به صورت موازی کنار هم قرار گرفته‌اند. این صفحات کانال‌هایی را ایجاد می‌کنند که سیال گرم و سرد به صورت متناوب از آنها عبور می‌کنند.
این نوع مبدل حرارتی به دلیل ساختار فشرده و کارآمد خود، برای کاربردهایی با فضای محدود بسیار مناسب است.

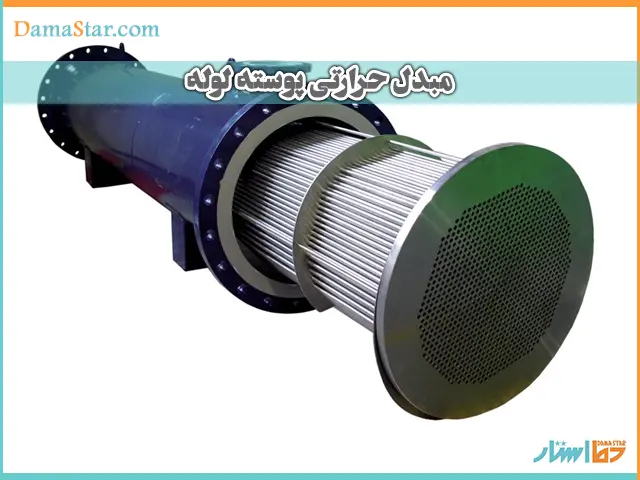

در مقابل، مبدل حرارتی پوسته‌لوله‌ای از یک پوسته استوانه‌ای تشکیل شده که یک دسته لوله در داخل آن قرار دارد. یک سیال از داخل لوله‌ها و سیال دیگر از فضای بین لوله‌ها و پوسته (طرف پوسته) عبور می‌کند.
این نوع مبدل به دلیل طراحی ساده و مستحکم، برای کاربردهایی با فشار و دمای بالا و سیالاتی که حاوی ذرات جامد هستند، گزینه مناسبی است.
۲. راندمان حرارتی و مصرف انرژی
مبدل‌های حرارتی صفحه‌ای به‌دلیل طراحی خاص خود (سطح تماس زیاد و جریان مغشوش)، راندمان حرارتی مبدل بسیار بالایی دارند که به آنها اجازه می‌دهد با کمترین اختلاف دما، انتقال حرارت را به خوبی انجام دهند و در نتیجه، به صرفه‌جویی قابل توجه انرژی سیستم موتورخانه کمک کنند.
در مقابل، مبدل‌های پوسته‌لوله‌ای کارایی کمتری دارند. برای رسیدن به همان مقدار انتقال حرارت آب گرم، به فضای بیشتری نیاز دارند و چون با اختلاف دمای بالاتری کار می‌کنند، ممکن است انرژی بیشتری را هدر بدهند.
۳. هزینه و نگهداری
یکی از فاکتورهای حیاتی در انتخاب مبدل حرارتی موتورخانه، هزینه نگهداری مبدل حرارتی است. مبدل حرارتی صفحه‌ای به دلیل ساختار بازشونده، به‌راحتی تمیز می‌شود. در صورت خرابی، می‌توان فقط صفحات آسیب‌دیده را تعویض کرد، اما این مبدل‌ها به دلیل داشتن واشر و حساسیت به رسوب، ممکن است به تعویض و تمیزکاری بیشتری نیاز داشته باشند.
در مقابل مبدل پوسته‌لوله‌ای به دلیل مقاومت بالا، کمتر به نگهداری نیاز دارد و برای مایعات کثیف مناسب است. با این حال، تمیز کردن آنها سخت‌تر و هزینه‌برتر بوده و معمولاً نیاز به اسیدشویی دارد.
۴. فضای نصب و انعطاف‌پذیری
یکی از مزیت‌های بزرگ مبدل‌های صفحه‌ای، ابعاد فشرده و کوچک آن‌هاست. برای ظرفیت‌های یکسان، این مبدل‌ها فضای بسیار کمتری نسبت به مبدل‌های پوسته‌لوله‌ای اشغال می‌کنند.
مبدل‌های پوسته لوله به دلیل ساختار حجیم خود، فضای بیشتری برای نصب نیاز دارند. همچنین مقاومت آنها در برابر فشار و دمای مبدل حرارتی بسیار بالاست و برای شرایط سخت صنعتی ایده‌آل هستند.
با در نظر گرفتن موارد ذکر شده، می‌توان گفت که هر دو نوع مبدل در جایگاه خود مزیت‌هایی دارند که با توجه به نیاز و شرایط پروژه، باید یکی از آنها را انتخاب کرد.
جدول مقایسه کامل مبدل حرارتی صفحه‌ای و پوسته لوله‌ای
در این جدول، تمامی تفاوت‌های کلیدی مطرح شده در بالا را به صورت یک‌جا و خلاصه مشاهده می‌کنید که به شما در تصمیم‌گیری سریع‌تر کمک خواهد کرد.
| ویژگی | مبدل حرارتی صفحه‌ای | مبدل حرارتی پوسته‌لوله‌ای |
|---|---|---|
| ساختار | مجموعه‌ای از صفحات نازک و موج‌دار | دسته‌ای از لوله‌ها داخل پوسته استوانه‌ای |
| راندمان حرارتی | بسیار بالا | متوسط تا پایین |
| فضای نصب | بسیار کم و فشرده | زیاد و حجیم |
| هزینه اولیه | معمولا کمتر | معمولا بیشتر |
| هزینه نگهداری | کم هزینه، امکان باز شدن صفحات | پرهزینه، نیاز به اسیدشویی |
| مقاومت در برابر رسوب | حساسیت بالا به رسوب‌گیری | مقاومت نسبتا بالا در برابر رسوب |
| تحمل فشار و دما | تحمل متوسط تا بالا | تحمل بسیار بالا |
| انعطاف‌پذیری | بالا | پایین |
| نوع سیال | سیالات تمیز و بدون ذرات | سیالات تمیز و کثیف |
با بررسی این جدول، انتخاب میان دو نوع مبدل حرارتی موتورخانه بر اساس اولویت‌های شما از جمله: راندمان حرارتی، ابعاد و هزینه‌ها، ساده‌تر خواهد شد.
نتیجه‌گیری: انتخاب مبدل حرارتی مناسب برای موتورخانه
عوامل متعددی که در بالا بیان شد، در انتخاب مبدل حرارتی مناسب تاثیرگذار هستند! لذا اگر هدف شما افزایش راندمان و کاهش مصرف انرژی در یک فضای محدود است و سیالاتی که استفاده می‌کنید نسبتاً تمیز هستند، مبدل حرارتی صفحه‌ای بهترین گزینه است.
این مبدل با ابعاد کوچک و بازدهی بالا، به صرفه‌جویی انرژی موتورخانه کمک می‌کند و برای آب گرم موتورخانه در مصارف مسکونی و تجاری کوچک تا متوسط ایده‌آل است.
اما اگر با شرایط فشار و دمای مبدل حرارتی بالا، سیالات کثیف و نیاز به مقاومت مکانیکی بالا روبرو هستید، مبدل حرارتی پوسته‌لوله‌ای انتخاب مطمئن‌تری است.
این مبدل به دلیل ساختار مستحکم خود، برای کاربردهای صنعتی سنگین و فرآیندهای پیچیده مناسب است، هر چند که فضای بیشتری اشغال می‌کند و راندمان آنها کمی پایین‌تر است.
در نهایت، با در نظر گرفتن تمامی این عوامل و نیازهای خاص پروژه خود، می‌توانید بهترین تصمیم را برای انتخاب مبدل حرارتی صنعتی بگیرید.
♦ مطالعه بیشتر: انواع مبدل های حرارتی
سوالات متداول
-
چه عواملی باعث کاهش راندمان مبدل حرارتی می‌شود؟
عوامل متعددی می‌توانند بر راندمان مبدل حرارتی تأثیر منفی بگذارند. مهم‌ترین آنها شامل: رسوب‌گیری و فولینگ در سطوح انتقال حرارت، نشتی در واشرها یا لوله‌ها و خوردگی مواد سازنده مبدل است.
-
آیا می‌توان از مبدل حرارتی موتورخانه برای سیستم‌های سرمایشی نیز استفاده کرد؟
بله، مبدل‌های حرارتی علاوه بر گرمایش، در سیستم‌های سرمایشی نیز کاربرد گسترده‌ای دارند. در این کاربردها، سیال گرمای خود را به یک سیال خنک‌کننده (مانند آب سرد یا مبرد) منتقل می‌کند. از جمله کاربردهای آن می‌توان به چیلرهای جذبی و هوا خنک و همچنین کندانسورها و اواپراتورها اشاره کرد.
-
مهم‌ترین استانداردها برای طراحی و ساخت مبدل‌های حرارتی کدامند؟
مهم‌ترین استاندارد بین‌المللی برای طراحی، ساخت و عملکرد مبدل‌های پوسته‌لوله‌ای، استاندارد TEMA است. این استاندارد شامل: دسته‌بندی‌ها، ابعاد، مواد و الزامات ساخت برای اطمینان از ایمنی و کارایی مبدل‌هاست. علاوه بر این، استانداردهایی مانند: ASME و API نیز در صنعت نفت و گاز و پتروشیمی برای طراحی و تولید مبدل‌های حرارتی اهمیت زیادی دارند.
